Guide faire soi-même : vidange C4 Picasso II — jusqu’à 60 % d’économie en le faisant soi-même

Faire la vidange de son C4 Picasso II 2.0 BlueHDi 150 soi-même, c’est concrètement économiser la main-d’œuvre d’un atelier — soit souvent entre 40 et 60 % du prix facturé en garage, uniquement en payant les pièces. Sur ce moteur DW10FD produit entre 2013 et 2018, l’opération est accessible à n’importe quel amateur organisé qui prend le temps de bien lire ce guide avant de se coucher sous la voiture. Pas besoin d’un équipement de compétition ni d’une fosse : un cric de qualité, deux chandelles et une heure et demie de votre samedi suffisent largement.

Ce tutoriel complet de vidange C4 Picasso II couvre tout : les pièces exactes à commander, les couples de serrage du constructeur, les pièges spécifiques à ce moteur diesel BlueHDi, et la façon de vérifier que tout est parfait avant de repartir. Si vous hésitez encore à vous lancer, jetez un œil au comparatif des tarifs de vidange en garage pour ce modèle — la différence parle d’elle-même.

Matériel et pièces nécessaires

Pièces à commander

Le moteur 2.0 BlueHDi 150 (code DW10FD, également référencé AHX chez Citroën) est équipé d’un filtre à huile à cartouche logé en haut du bloc, côté droit en regardant le moteur depuis l’avant. Voici ce qu’il vous faut impérativement :

• Huile moteur : 5,75 litres de 5W-30 C2 ou 5W-30 C3 conforme à la norme ACEA C3 / PSA B71 2312 — références courantes : Total Quartz Ineo ECS 5W-30, Castrol Edge Professional C3, Mobil 1 ESP 5W-30. Comptez entre 25 et 45 € selon la marque pour 6 litres.
• Filtre à huile cartouche : référence OEM Citroën 1109.AY, ou équivalent Mahle OX 361D / Mann HU 716/2 x. Prix indicatif : 8 à 15 € en pièce de qualité.
• Joint de bonde de vidange : bague aluminium M14, référence Citroën 007237 ou universel Elring / Febi. Ne jamais recycler l’ancien joint. Moins de 1 € pièce, achetez-en deux.

Outillage indispensable

• Clé dynamométrique 1/2″ réglable de 20 à 100 N·m
• Douille M14 hexagonale (bonde de vidange) — taille 14 mm
• Clé à cartouche de filtre à huile pour cartouche 27 mm (type clé cage 3/8″ ou 1/2″) — l’OEM Citroën utilise un logement 27 mm
• Bac de récupération d’huile usagée d’au moins 7 litres
• Cric hydraulique + 2 chandelles de sécurité (jamais de cric seul sous le véhicule)
• Entonnoir à long col ou pompe à huile pour le remplissage
• Chiffons non pelucheux et une feuille de carton sous le moteur

Le couple de serrage de la bonde de vidange M14 est de 25 à 30 N·m. Le bouchon de filtre à cartouche se serre à 20 N·m — c’est moins qu’on ne croit, inutile de forcer.

Consommables

• Dégraissant moteur en spray (pour nettoyer autour du filtre avant dépose)
• Gants nitrile jetables
• Papier absorbant atelier
• Sac de récupération homologué pour transport chez le point collecte (déchetterie ou auto-école huile)

Avant de commencer — vérifications et sécurité

Diagnostic préalable

La vidange sur ce moteur est à réaliser tous les 12 mois ou 20 000 km selon le plan d’entretien Citroën pour le DW10FD en utilisation normale — 15 000 km si votre usage est plutôt urbain avec beaucoup de trajets courts. Vérifiez le kilométrage de la dernière vidange dans le carnet d’entretien ou via le message d’alerte tableau de bord (pictogramme clé ou pictogramme huile).

Avant de démarrer, tirez la jauge à huile : une huile noire très épaisse avec des dépôts, ou un niveau très bas, confirment l’urgence d’intervenir. Si vous constatez des traces d’eau ou une émulsion grise sur la jauge, c’est un signe de joint de culasse défaillant — dans ce cas, la simple vidange ne suffit pas, il faut diagnostiquer plus loin. Le moteur 2.0 BlueHDi est solide, mais pour connaître ses points de vigilance, consultez notre guide sur la fiabilité du moteur 2.0 BlueHDi.

Points de sécurité obligatoires

On ne lève jamais une voiture uniquement sur cric hydraulique pour travailler en dessous. Toujours poser deux chandelles solides sous les points d’appui châssis balisés (longerons avant sur le C4 Picasso II — regardez les repères triangulaires moulés sous les bas de caisse). Le sol doit être plat et dur.

Le moteur doit être chaud mais pas bouillant : idéalement après 10 minutes de conduite. Une huile froide s’écoule lentement et laisse des résidus. Une huile à 90°C brûle la peau instantanément. Laissez refroidir 20 minutes après une conduite autoroute.

Procédure étape par étape

Étape 1 — Chauffer le moteur et préparer la zone de travail

Faites tourner le moteur 10 minutes en conduite douce ou au ralenti. Coupez le contact et laissez reposer 15 à 20 minutes : l’huile reste fluide et bien chaude, mais plus dangereuse. Pendant ce temps, rassemblez tout le matériel listé, placez le bac de récupération à portée de main, et enfilez vos gants. Glissez un carton sous le bloc pour voir immédiatement la moindre coulure et protéger votre sol.

Étape 2 — Lever et caler le véhicule

Engagez le frein de stationnement et placez des cales derrière les roues arrière. Glissez le cric sous le point de levage avant central (traverse ou longeron selon votre cric), levez le véhicule jusqu’à avoir environ 40 à 45 cm de garde au sol pour travailler confortablement. Posez les deux chandelles sous les points d’appui châssis. Redescendez délicatement le cric pour reporter le poids sur les chandelles. Secouez légèrement le véhicule pour confirmer la stabilité avant de vous glisser en dessous.

Étape 3 — Desserrer la bonde de vidange et préparer le filtre

Avant de descendre sous le véhicule, commencez par préparer le filtre à huile depuis le dessus du moteur. Ôtez le bouchon de remplissage d’huile (favorise l’écoulement par dépression). Retirez délicatement le couvercle du boîtier de filtre avec la clé cage 27 mm en sens antihoraire — dévissez lentement pour contrôler l’huile qui stagne dans le boîtier. Posez un chiffon autour du boîtier avant d’ouvrir. Récupérez la cartouche usagée et le joint de couvercle. Mettez de côté.

Descendez ensuite sous le véhicule. Positionnez le bac directement sous la bonde de vidange (carter inférieur, côté avant droit). Avec la douille 14 mm et une rallonge si nécessaire, dévissez la bonde dans le sens antihoraire. Les derniers tours à la main : gardez une légère pression avec le pouce pour que l’huile ne parte pas d’un coup — puis écartez la main rapidement quand la bonde se libère.

Étape 4 — Laisser s’écouler l’huile complètement

L’écoulement complet prend 8 à 12 minutes selon la température. N’essayez pas d’accélérer en inclinant le véhicule. Profitez de ce temps pour nettoyer le filetage de la bonde et le filetage du carter avec un chiffon propre, et pour inspecter visuellement la bonde : si le filetage est abîmé ou si la bonde est ovalisée, remplacez-la — environ 5 € en pièce neuve. Inspectez le carter : aucune fissure, aucun copeau métallique visible dans l’huile qui s’écoule (quelques particules microscopiques sont normales, des copeaux grossiers ne le sont pas).

Étape 5 — Reposer la bonde et installer le filtre neuf

Quand l’écoulement est réduit à quelques gouttes, reposez la bonde équipée de son joint aluminium neuf. Serrez à la main d’abord, puis au dynamomètre à 25 N·m (certains préconisent 30 N·m maximum — ne dépassez pas cette valeur, le carter aluminium ne pardonne pas le surserrage). Essuyez autour de la bonde.

Depuis le dessus du moteur : installez la cartouche de filtre neuve dans son logement après avoir légèrement enduit le joint torique neuf d’huile propre du bout du doigt. Revissez le couvercle à la main jusqu’à contact du joint, puis serrez à la clé à 20 N·m exactement — pas plus. C’est plastique renforcé : un surserrage fissure le couvercle.

Étape 6 — Remplissage et remise en route

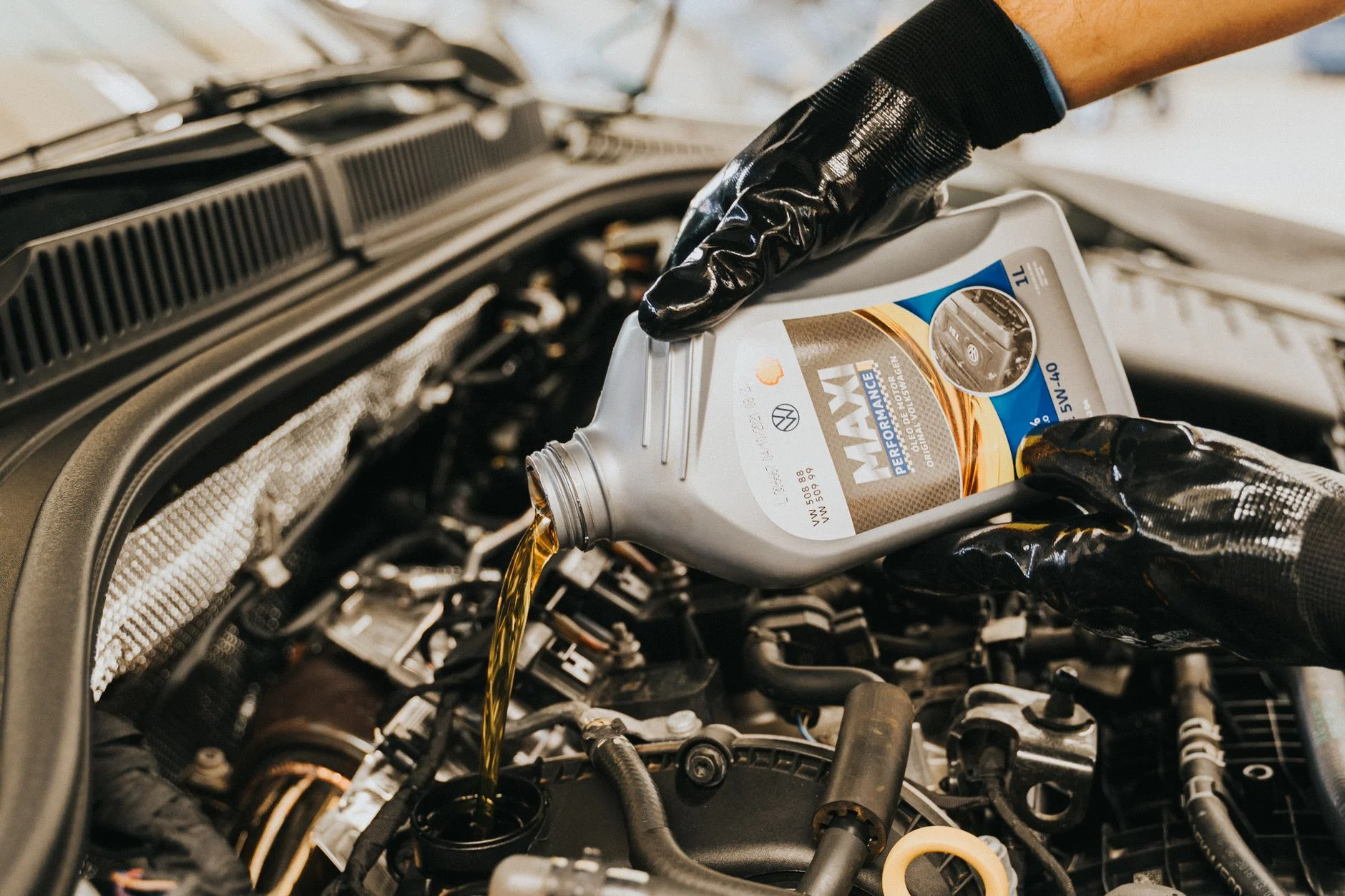

Remplissez avec 5,5 litres d’huile neuve dans un premier temps via l’orifice de remplissage (jauge ou entonnoir). Revissez le bouchon de remplissage. Descendez de nouveau sous le véhicule et vérifiez visuellement que la bonde est sèche et propre. Remontez le véhicule en reposant d’abord le cric sous le châssis, en dégageant les chandelles, puis en redescendant progressivement.

Démarrez le moteur et laissez-le tourner 30 secondes au ralenti sans accélérer. Le voyant pression huile doit s’éteindre dans les 5 premières secondes. Coupez le moteur. Attendez 3 minutes que l’huile redescende dans le carter, puis contrôlez le niveau avec la jauge : l’objectif est entre le mini et le maxi, idéalement à mi-jauge ou légèrement au-dessus. Ajoutez de l’huile si nécessaire, par petites quantités de 200 ml à la fois.

• – Moteur chaud mais pas brûlant avant de commencer
• – Bac de récupération positionné correctement sous la bonde
• – Chandelles en place et véhicule stabilisé avant de travailler sous la caisse
• – Joint de bonde neuf préparé et filtre cartouche sorti de son emballage
• ✅ Bonde serrée à 25-30 N·m avec joint neuf, pas de fuite visible
• ✅ Couvercle filtre serré à 20 N·m, joint torique huilé en place
• ✅ Voyant pression huile éteint dans les 5 secondes après démarrage
• ✅ Niveau huile contrôlé à froid entre mini et maxi sur la jauge

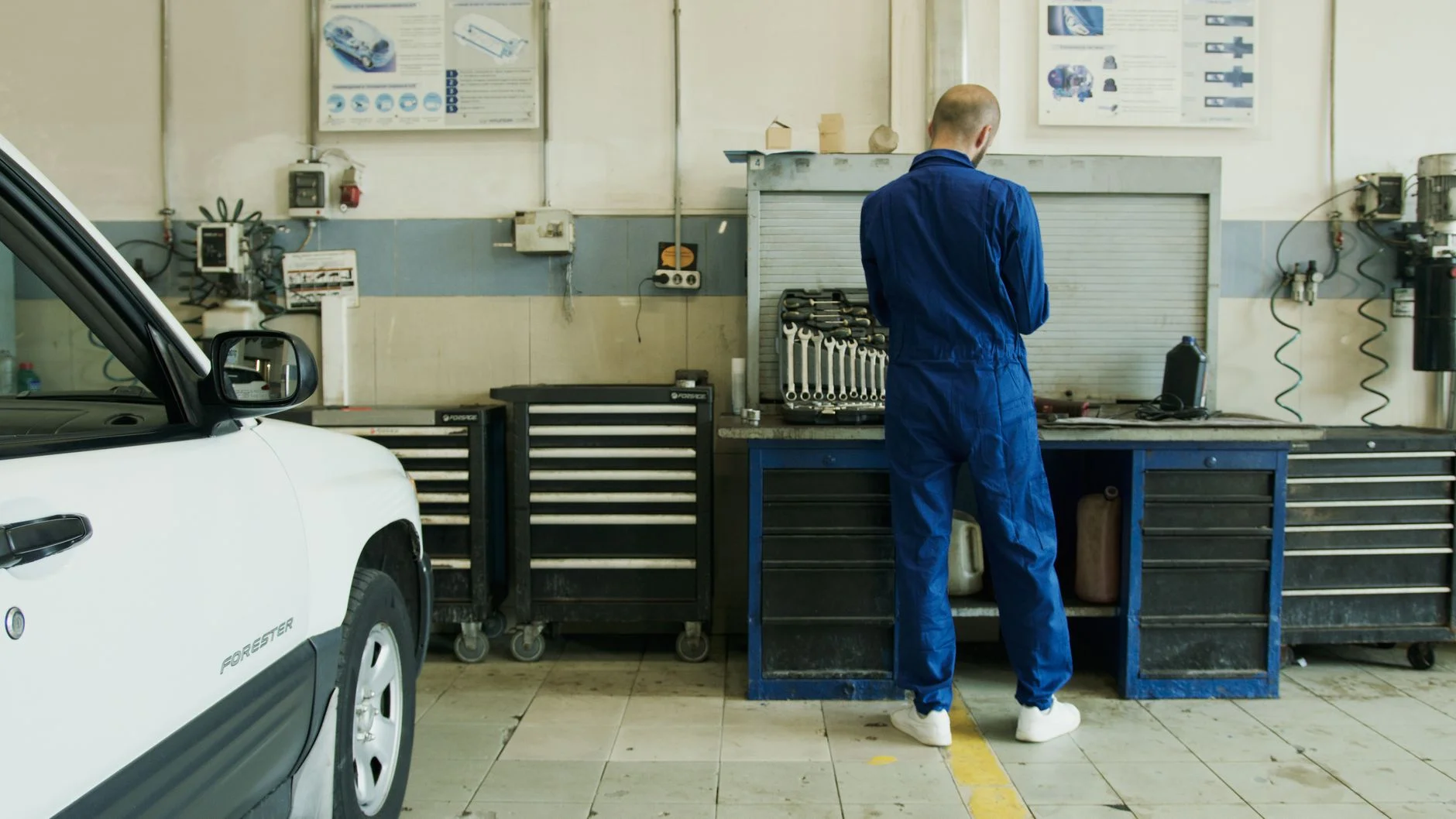

Réglages et vérifications finales

Test de fonctionnement

Après le premier démarrage et le contrôle de niveau, effectuez un court trajet de 5 à 10 minutes en conduite tranquille — pas d’autoroute tout de suite. Garez-vous, laissez refroidir 5 minutes, puis vérifiez le dessous du moteur et la zone de la bonde avec une lampe de poche. La moindre trace humide d’huile fraîche doit vous alerter : coupez le moteur immédiatement et resserrez ou refaites la bonde.

Valeurs à contrôler

Le niveau d’huile sur jauge doit se situer entre les repères mini et maxi, idéalement dans le tiers supérieur. La contenance totale du circuit du DW10FD avec filtre est de 5,75 litres — si vous avez versé 5,5 litres et que la jauge est déjà au maxi, arrêtez-vous. Trop d’huile est aussi néfaste que pas assez : un surrempl issage crée de la mousse et peut endommager les joints. La pression de l’huile n’est pas mesurable sans manomètre spécifique, mais l’extinction rapide du voyant suffit à confirmer que la pompe amorce correctement.

Quand reprendre un garagiste

Arrêtez le moteur et consultez un professionnel si vous observez l’un de ces symptômes après la vidange : voyant pression huile allumé en roulant, bruit de claquement métallique au ralenti, fuite d’huile active sous le véhicule (plus qu’une simple trace humide), fumée bleutée persistante à l’échappement, ou niveau qui baisse de plus de 0,5 litre sur 1 000 km. Ces signaux ne sont jamais à ignorer sur un diesel sous pression.

Erreurs fréquentes à éviter

1. Utiliser une huile non conforme à la norme PSA B71 2312. Le DW10FD du BlueHDi intègre un filtre à particules FAP. Une huile à haute teneur en soufre (SAPS élevé) colmate le FAP prématurément. Respectez impérativement la spécification ACEA C2 ou C3, Low-SAPS. Une 5W-40 classique ou une 10W-40 sont strictement à proscrire sur ce moteur.

2. Recycler le joint de bonde de vidange. Un joint aluminium compressé ne revient jamais à ses dimensions d’origine. Même s’il semble intact, il finira par fuir — parfois immédiatement, souvent après quelques centaines de kilomètres. Un joint neuf coûte moins de 1 €. Ce n’est pas une économie à faire.

3. Surserrer le couvercle de filtre à cartouche. C’est l’erreur la plus courante des débutants qui compensent leur manque de confiance par la force. Le couvercle en plastique renforcé du boîtier de filtre DW10FD se fissure au-delà de 25 N·m. Résultat : une fuite d’huile lente et une pièce à remplacer. Vingt newton-mètres, pas un de plus.

4. Ne pas amorcer le filtre avant de démarrer. Après avoir installé la cartouche neuve, versez un peu d’huile propre directement dans le logement du boîtier avant de refermer. Cela réduit le temps d’amorçage à la mise en route et limite le fonctionnement à sec dans les premières secondes — critiques pour les organes de distribution.

5. Démarrer sans avoir revissé le bouchon de remplissage. Cela arrive. L’huile projette par l’orifice dès que le moteur tourne. Ayez le réflexe de vérifier systématiquement que le bouchon est bien en place avant tout démarrage, comme une liste de vérification de pilote.

6. Ne pas tenir compte des rappels constructeur sur ce modèle. Plusieurs C4 Picasso II 2.0 BlueHDi ont fait l’objet de campagnes de rappel. Avant toute intervention d’entretien, vérifiez que votre véhicule n’est pas concerné par une campagne ouverte : notre article sur les rappels constructeur du C4 Picasso II fait le point complet.

DIY vs Garagiste — le vrai coût pour C4 Picasso II

Tarifs moyens observés en France, 2026 — demandez votre devis gratuit sur bon-plan-auto.fr

Pour calibrer précisément ce que vous allez payer en pièces selon votre source d’approvisionnement, l’outil de planification entretien DIY vous aide à organiser vos interventions sur l’année. Et si vous êtes également propriétaire de ce C4 Picasso II depuis quelques années, anticipez dès maintenant les freinages avant — les coûts sont détaillés dans notre article sur les freins avant du C4 Picasso II.

Questions fréquentes

Q : Combien de temps faut-il pour faire la vidange d’un C4 Picasso II 2.0 BlueHDi 150 soi-même ?

Comptez 1 heure à 1h30 pour une première fois, en suivant ce guide et sans se précipiter. Un amateur qui a déjà fait deux ou trois vidanges sur d’autres voitures peut descendre à 45 minutes. Le temps le plus long est l’écoulement de l’huile usagée (8 à 12 minutes incompressibles) et la vérification du niveau final.

Q : Quels outils sont strictement indispensables pour la vidange du 2.0 BlueHDi ?

La clé dynamométrique est l’outil qu’on ne négocie pas. Sans elle, vous risquez de sur-serrer le couvercle de filtre ou la bonde. Comptez entre 25 et 50 € pour un dynamomètre d’entrée de gamme suffisant pour ce type d’intervention. Ajoutez la douille 14 mm pour la bonde et une clé cage 27 mm pour le filtre cartouche — souvent vendues en kit filtre chez les spécialistes pièces auto.

Q : Quelle huile moteur pour le C4 Picasso II 2.0 BlueHDi 150 ?

Exclusivement une 5W-30 Low-SAPS conforme ACEA C3 et norme PSA B71 2312. La présence du FAP sur ce moteur est déterminante : une huile à teneur élevée en cendres colmate le filtre à particules en quelques vidanges. Les marques Total Quartz Ineo, Castrol Edge Professional C3 ou Motul Specific répondent à cette exigence.

Q : Quels sont les risques si on utilise la mauvaise huile sur ce moteur ?

À court terme, rien de visible. À moyen terme (20 000 à 40 000 km), colmatage progressif du FAP, augmentation de la consommation, perte de puissance et régénérations forcées fréquentes. À long terme, le FAP peut nécessiter un nettoyage professionnel ou un remplacement — une note qui dépasse facilement 1 000 € selon les ateliers. C’est l’économie la moins rentable qui soit.

Q : Où déposer l’huile usagée après une vidange maison ?

L’huile usagée est un déchet dangereux — il est interdit de la jeter dans les ordures ménagères ou dans un évier. Déposez-la dans votre déchetterie municipale (bac huile moteur), dans un magasin auto (Norauto, Feu Vert, Speedy acceptent généralement les petits volumes), ou dans une station service équipée. Vous pouvez retrouver les points de collecte proches sur le site de l’ADEME.

Q : Combien coûtent les pièces pour la vidange C4 Picasso II en le faisant soi-même en 2026 ?

Je ne dispose pas de données tarifaires fiables et actualisées pour 2026 au moment de la rédaction de ce guide. Les prix varient selon la marque d’huile choisie, le fournisseur du filtre et votre source d’approvisionnement (internet, grande surface auto, pièces détachées en ligne). Utilisez le calculateur gratuit de bon-plan-auto.fr pour obtenir une estimation actualisée selon votre situation. Pour comparer avec les tarifs pratiqués en garage, lisez notre article sur le coût de la vidange C4 Picasso II.

Q : Est-ce que la vidange sur C4 Picasso II est faisable sans expérience mécanique ?

Oui, c’est l’une des opérations les plus accessibles sur ce véhicule. Le moteur DW10FD du 2.0 BlueHDi 150 offre un accès correct à la bonde et au filtre, sans nécessiter de dépose de protections ou de pièces complexes. La seule condition sine qua non est de ne jamais négliger la sécurité lors de la mise sur chandelles. Si vous n’avez jamais utilisé de cric et de chandelles, commencez par regarder une démonstration en vidéo avant de vous lancer — c’est la seule partie qui ne tolère aucune improvisation. Si vous vous demandez aussi si d’autres opérations sont à votre portée, consultez notre guide d’achat du C4 Picasso II en occasion qui liste les contrôles prioritaires à surveiller.

Conclusion

Ce guide DIY de vidange C4 Picasso II couvre tout ce qu’il faut savoir pour réaliser l’opération proprement, en sécurité et sans mauvaise surprise sur le moteur 2.0 BlueHDi 150. Les deux points qui font vraiment la différence entre une vidange réussie et une casse : choisir la bonne huile Low-SAPS et serrer la bonde et le filtre à la clé dynamométrique — ni plus, ni moins. N’oubliez pas non plus de prévoir les prochaines échéances d’entretien : les freins arrière et l’embrayage sont des postes à anticiper sur ce modèle. Si vous souhaitez quand même comparer avec un tarif garage avant de décider, obtenez votre devis en 2 minutes sur bon-plan-auto.fr — et gardez votre C4 Picasso II en pleine forme le plus longtemps possible.
