Guide à faire soi-même : freins avant C4 Picasso II — jusqu’à 300 € d’économie sur cette opération

Changer soi-même les plaquettes et disques de frein avant sur un Citroën C4 Picasso II 2.0 BlueHDi 150 (produit de 2013 à 2018), c’est réaliser une économie concrète de 250 à 300 € comparé à un passage en garage. Le budget pièces se situe entre 280 et 350 € TTC — contre une facture totale couramment observée autour de 580-650 € chez un prestataire. Cette opération de freinage avant, bien que classée niveau intermédiaire, est tout à fait accessible à un amateur organisé et méthodique. Dans ce guide à faire soi-même : freins avant C4 Picasso II, je te montre exactement comment procéder, sans raccourcis, avec les valeurs de couple exactes et les pièges propres à ce modèle. Si tu t’interroges aussi sur d’autres postes coûteux de ton Picasso, jette un œil à l’article sur le coût de la distribution pour planifier tes interventions à moindre frais.

Matériel et pièces nécessaires

Pièces à commander

Sur le C4 Picasso II 2.0 BlueHDi 150, les disques avant ont un diamètre de 330 mm avec une épaisseur neuve de 28 mm et un seuil de remplacement fixé à 26 mm. Le moyeu est de type ventilé. Voici les références et prix indicatifs TTC :

• Disques avant (la paire) — ex. Brembo 09.A890.11 ou Textar 92176005 : 80-120 € la paire
• Plaquettes avant (jeu de 4) — ex. Brembo P61107 ou Ferodo FDB4371 : 35-55 €
• Kit de fixation / antigrip pour étriers (visserie, ressorts d’agrafes) : 12-20 €
• Flexible de frein avant (si ancien ou craquelé, vérifier visuellement) : 25-40 € l’unité
• Liquide de frein DOT 4 LV (1 litre minimum, préconisation PSA/Citroën) : 12-18 €
• Graisse cuivre haute température pour les glissières d’étrier : 6-10 €

Total fourchette basse/haute : 165-263 € pour la mécanique pure, auxquels s’ajoute la seringue à liquide de frein et la pâte de montage, d’où la fourchette globale de 280-350 € mentionnée dans le résumé. Pour comparer les tarifs en temps réel, tu peux utiliser l’outil de comparaison pièces freinage du site.

Retrouve également une estimation détaillée du coût des pièces pour cette opération dans l’article dédié au coût du frein avant C4 Picasso II.

Outillage indispensable

• Cric rouleur hydraulique et 2 chandelles homologuées (indispensables pour travailler sous le véhicule)
• Clé à chocs ou clé à cliquet avec douille 19 mm (écrou de roue)
• Clé Torx T45 (vis de fixation de l’étrier coulissant sur C4 Picasso II — attention, certains kits utilisent une Torx T47, vérifier avant commande)
• Clé Torx T55 (vis de l’étrier support/chape)
• Clé à pipe 12 mm (vis de purge)
• Pince à étrier (ou presse à étrier à tige droite — le piston avant est à refoulement axial simple, pas rotatif)
• Clé dynamométrique — couple de serrage vis d’étrier coulissant : 30-35 N.m ; vis de chape d’étrier : 105-115 N.m ; écrous de roue : 105 N.m
• Marteau plastique (pour décoller le disque collé sur le moyeu)
• Bac de récupération liquide de frein
• Seringue ou pompe pour prélever le liquide en excès dans le bocal
• Brosse métallique légère (nettoyage des portées de disque)
• Chiffons sans peluche, spray de nettoyage frein

Consommables

• Liquide de frein DOT 4 LV (spécification PSA B71 2730) — minimum 500 ml pour le niveau + purge éventuelle
• Pâte de montage cuivre (à appliquer uniquement sur le dos métallique des plaquettes, jamais sur la garniture)
• Spray nettoyant freins (dégraissant sans résidu)
• Papier abrasif grain 80 (nettoyage léger des portées de l’étrier)
• Joint de vis de purge de remplacement si la purge est effectuée

Avant de commencer — vérifications et sécurité

Diagnostic préalable

Avant d’investir dans les pièces, confirme que l’intervention est bien nécessaire. Sur un C4 Picasso II, les signaux à ne pas ignorer sont les suivants :

• Crissement ou grincement métallique au freinage, surtout au début du trajet à froid — c’est le témoin d’usure intégré aux plaquettes Ferodo/Brembo d’origine qui racle le disque
• Vibrations ressenties dans la pédale ou dans le volant lors du freinage à vitesse modérée ou en descente — signe de disques voilés ou à épaisseur inégale
• Allongement notable de la distance de freinage à charge normale
• Témoin de plaquettes allumé au tableau de bord (indicateur électronique présent sur certaines finitions C4 Picasso II)

Mesure l’épaisseur de tes disques au pied à coulisse en plusieurs points de la piste de freinage : si l’épaisseur est inférieure à 26 mm, le remplacement est obligatoire. Pour les plaquettes, l’épaisseur minimale de garniture tolérée est de 2 mm (seuil légal en France selon les prescriptions de la Sécurité Routière).

Si tu veux également anticiper les freins arrière de ton Picasso, consulte le guide freins arrière C4 Picasso II pour planifier les deux opérations le même week-end.

Points de sécurité obligatoires

• Le véhicule doit être sur une surface plane, rigide, boîte en position « P » ou en première avec cales de roues sur les roues arrière
• Ne jamais travailler sous un véhicule uniquement posé sur cric — toujours utiliser des chandelles placées sur les points d’appui prévus dans les bas de caisse
• Desserrer les écrous de roue avant de lever le véhicule, moteur éteint et clé retirée
• Le liquide de frein DOT 4 est corrosif pour la carrosserie et les yeux — travailler avec des gants nitrile et des lunettes de protection
• Ne jamais compresser le piston d’étrier sans avoir d’abord retiré du liquide dans le bocal ou ouvert légèrement la vis de purge — la montée en pression peut endommager le maître-cylindre

Procédure étape par étape

Étape 1 — Préparation et mise en sécurité du véhicule

Gare le véhicule sur une surface plane. Cale les roues arrière avec des cales robustes (briques ou cales acier). Desserres les 5 écrous de roue avant côté gauche d’environ un quart de tour, moteur éteint. Soulève le véhicule avec le cric rouleur sous le point de levage central ou sous la coupelle de ressort. Pose immédiatement la chandelle sous le point d’appui de bas de caisse prévu. Procède de même pour le côté droit si tu changes les deux côtés simultanément, ce qui est fortement conseillé.

Retire les roues et pose-les à plat sous le bas de caisse en appui supplémentaire — une précaution simple mais efficace.

Étape 2 — Prélèvement de liquide dans le bocal

Avant de comprimer les pistons d’étrier, prélève environ 100 à 150 ml de liquide de frein dans le bocal sous le capot à l’aide d’une seringue. Sans cette étape, la compression du piston refoulera le liquide hors du bocal et salira le compartiment moteur. Si ton liquide est trouble, marron foncé ou date de plus de 2 ans, c’est aussi le bon moment pour une purge complète du circuit — une opération que tu peux coupler à la vidange régulière du véhicule pour regrouper les frais.

Étape 3 — Démontage de l’étrier coulissant

Identifie les deux vis Torx (T45 sur la grande majorité des C4 Picasso II de 2013 à 2018) qui fixent l’étrier coulissant sur la chape. Ces vis sont situées à l’arrière de l’étrier, accessibles depuis l’intérieur de la roue. Elles sont souvent grippées — applique un dégrippant pénétrant 10 minutes avant si le véhicule dépasse 100 000 km. Retire les deux vis. L’étrier se soulève vers le haut — ne le laisse pas pendre dans le vide au bout de son flexible. Suspends-le à l’aide d’un fil de fer ou d’un crochet sur le ressort.

Retire les plaquettes usagées — note leur sens de montage (la plaquette avec le clip métallique de détrompage va côté pistons).

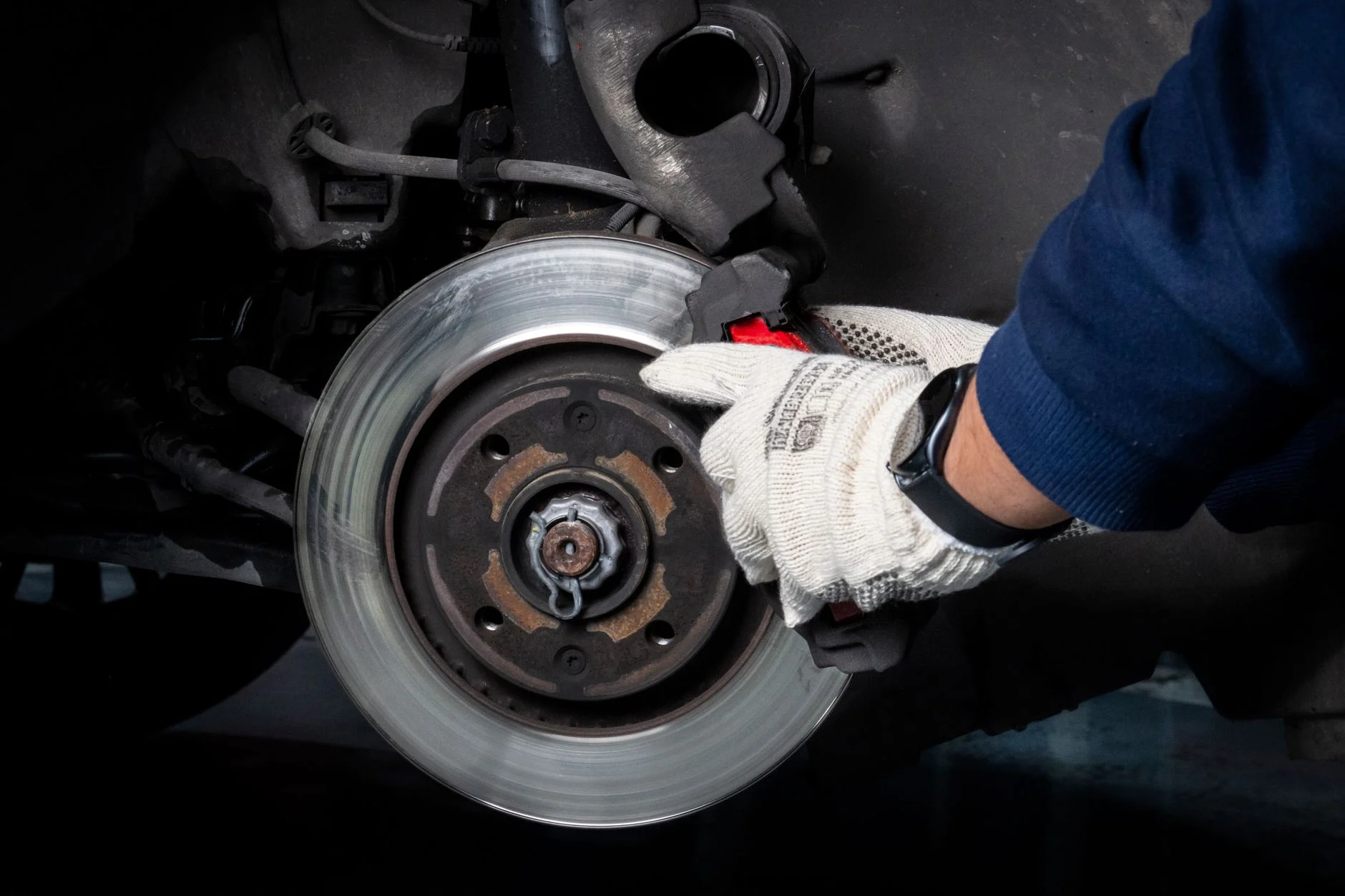

Étape 4 — Démontage du disque et de la chape

La chape d’étrier (support) est fixée par deux vis Torx T55 sur le pivot de moyeu. Ces vis sont serrées à fort couple (105-115 N.m au montage) et peuvent opposer une résistance importante. Utilise une barre de rallonge sur ta clé à cliquet si nécessaire. Retire la chape.

Le disque est maintenu par une vis de centrage Philips ou Pozidriv (M8) sur le moyeu — retire-la. Si le disque résiste (corrosion sur la portée de moyeu, phénomène courant après plusieurs hivers sur les C4 Picasso II de la génération 2013-2018), frappe délicatement sur la face du disque avec un marteau plastique en alternant les points d’impact. N’utilise jamais une masse métallique directement sur le disque neuf ou en place. Nettoie soigneusement la portée du moyeu à la brosse métallique et au spray frein.

Étape 5 — Nettoyage et préparation des glissières

Les glissières de coulissement de l’étrier (les deux axes ou tiges guidées dans la chape) doivent être propres et lubrifiées. Sur le C4 Picasso II, ces axes sont recouverts d’un soufflet caoutchouc — vérifie que les soufflets ne sont pas déchirés (entrée d’eau = corrosion = étrier grippé). Nettoie les axes au chiffon, applique une légère couche de graisse silicone ou de graisse spécifique glissières. N’utilise jamais de graisse cuivre sur les axes — elle est réservée au dos des plaquettes.

Applique une fine couche de pâte cuivre sur les portées métalliques arrière des plaquettes neuves, jamais sur la garniture elle-même.

Étape 6 — Compression du piston et montage

Le piston d’étrier avant du C4 Picasso II est à compression axiale simple (il ne tourne pas, contrairement aux pistons arrière de certaines versions). Utilise une presse à étrier ou une vieille plaquette maintenue contre le piston pour le repousser progressivement dans le corps d’étrier. Si tu as bien prélevé du liquide à l’étape 2, le piston rentre sans difficulté.

Pose le nouveau disque sur le moyeu. Remonte la chape et serre les vis T55 au couple de 105-115 N.m — utilise ta clé dynamométrique sans exception sur cette valeur, car la chape subit des contraintes dynamiques intenses au freinage. Installe les plaquettes neuves dans leurs logements en t’assurant que le ressort de retour est bien positionné. Remets l’étrier coulissant en place et serre les vis T45 à 30-35 N.m.

Étape 7 — Remontage de la roue et premier contrôle

Remonte la roue. Serre les écrous à la main, puis au couple de 105 N.m en étoile une fois le véhicule redescendu de chandelle. Répète l’ensemble de la procédure côté opposé avant de faire quoi que ce soit d’autre.

• – Bocal de liquide de frein prélevé avant compression des pistons
• – Câble ABS déclipsé (pas arraché) avant tout démontage d’étrier
• – Surface de montage du disque sur le moyeu nettoyée à la brosse
• – Clé dynamométrique disponible et calibrée pour les couples prescrits
• ✅ Vis de chape serrées à 105-115 N.m des deux côtés
• ✅ Vis d’étrier coulissant serrées à 30-35 N.m des deux côtés
• ✅ Plaquettes correctement orientées, ressorts de retour en place
• ✅ Câble ABS reclipsé sur tous ses points de fixation, connecteur verrouillé

Réglages et vérifications finales

Test de fonctionnement

Avant de déplacer le véhicule, pompe la pédale de frein jusqu’à ce qu’elle devienne ferme — cela prend généralement 5 à 8 pompes après refoulement des pistons. Si la pédale reste molle après 10 pompes, vérifie immédiatement le niveau de liquide et l’étanchéité des raccords : ne conduis jamais dans cet état.

Effectue ensuite un premier test à vitesse réduite (10-15 km/h) sur une voie privée ou un parking : freine doucement 3 à 4 fois pour vérifier l’absence de bruit anormal, de tirage latéral ou de vibration. Cette phase de rodage à froid est indispensable.

Valeurs à contrôler

• Niveau de liquide de frein dans le bocal : entre les repères MIN et MAX — complète avec du DOT 4 LV si nécessaire après installation
• Épaisseur disque neuf mesurable au pied à coulisse : 28 mm (tolérance ±0,5 mm selon fabricant)
• Couple de serrage écrous de roue vérifié au dynamomètre : 105 N.m
• Absence de fuite au niveau du flexible de frein et de la vis de purge (contrôle visuel après la première mise en pression pédale)
• Câble ABS : vérification visuelle que le connecteur est emboîté et que le câble ne frotte pas sur la roue en rotation (tourne la roue à la main avant le premier roulage)

Quand reprendre un garagiste

Arrête immédiatement et fais remorquer le véhicule si tu observes l’un de ces symptômes après l’intervention :

• Pédale de frein qui s’enfonce jusqu’au plancher ou manque de consistance persistante
• Tirage prononcé d’un côté lors du freinage (véhicule part à droite ou à gauche)
• Fumée ou odeur de brûlé intense au niveau d’une roue après freinage normal
• Témoin ABS ou ESP qui reste allumé après le démarrage
• Bruit de frottement métallique continu même sans appuyer sur la pédale (signe d’étrier grippé en position fermée)

Erreurs fréquentes à éviter

Voici les cinq erreurs que je vois régulièrement sur les forums spécialisés et retours d’expérience d’amateurs ayant travaillé sur ce modèle.

1. Oublier de pomper la pédale avant de rouler. Après compression des pistons, les plaquettes ne sont plus au contact des disques. Si tu roules sans pomper, ta première tentative de freinage sera inefficace — un risque évident. Toujours pomper jusqu’à pédale ferme, moteur tournant, avant de déplacer le véhicule.

2. Monter les plaquettes sans nettoyer les glissières d’étrier. Des glissières encrassées entraînent un freinage inégal, une usure prématurée des nouvelles plaquettes et parfois un étrier grippé en quelques mois. Le nettoyage et le regraissage des axes de glissière ne prennent que 10 minutes — ne les saute jamais.

3. Arracher le câble ABS lors du démontage de l’étrier sur le C4 Picasso II. C’est une erreur quasi-exclusive à ce modèle parmi les véhicules du segment. Le câble est guidé par 3 à 4 clips plastiques sur le support d’étrier et la jambe de force. Avec les années, ils deviennent cassants. Si tu fortes sur l’étrier sans avoir déclipsé le câble au préalable, tu sectionnes la gaine et il faut remplacer le capteur ABS — une pièce à 60-90 € de plus, plus le temps perdu.

4. Ne pas changer les disques des deux côtés simultanément. Changer un seul disque crée un différentiel de coefficient de freinage entre les deux roues avant, ce qui tire le véhicule sur un côté au freinage. Changez toujours par essieu complet.

5. Utiliser de la graisse cuivre sur les axes de glissière ou sur les faces de friction des plaquettes. La graisse cuivre à haute température est conçue uniquement pour les portées métalliques arrière des plaquettes. Sur les axes de glissière, elle durcit sous la chaleur et accélère le grippage. Sur les garnitures, elle réduit le coefficient de friction et compromet le freinage.

DIY vs Garagiste — le vrai coût pour C4 Picasso II

Tarifs moyens observés en France, 2026 — demandez votre devis gratuit sur bon-plan-auto.fr

Questions fréquentes

Q : Combien de temps faut-il pour remplacer les freins avant sur un C4 Picasso II pour la première fois ?

Pour un amateur qui suit ce guide pas à pas et qui n’a jamais fait cette opération sur ce modèle, comptez 2h30 à 3h30. La première heure sert souvent à la découverte des fixations et à gérer la corrosion (vis grippées, disque collé). Un amateur ayant déjà une expérience sur d’autres véhicules peut descendre à 2h. Ne te mets pas de pression temporelle : c’est ton système de freinage.

Q : Quels outils sont absolument indispensables pour le freinage avant sur C4 Picasso II 2.0 BlueHDi 150 ?

Le trio incontournable : une clé Torx T45 (vis d’étrier coulissant), une clé Torx T55 (chape), et une clé dynamométrique réglable. Sans dynamomètre, tu ne peux pas garantir les couples de serrage corrects sur la chape, ce qui représente un risque de sécurité réel. Ajoute une pince à étrier, une seringue à liquide de frein et un spray de nettoyage frein à ta liste minimum.

Q : Peut-on changer uniquement les plaquettes sans changer les disques sur C4 Picasso II ?

Oui, si les disques sont encore dans les tolérances (épaisseur supérieure à 26 mm et surface sans rainures profondes ni voilement). Dans ce cas, le budget pièces descend à 50-80 € pour les plaquettes seules. Mais si les disques frôlent le minimum ou présentent des stries profondes, il est plus économique de tout remplacer en une seule fois pour éviter d’endommager rapidement les nouvelles plaquettes.

Q : Y a-t-il des rappels constructeur sur les freins du C4 Picasso II à connaître avant l’intervention ?

Quelques campagnes de rappel ont concerné le C4 Picasso II, notamment sur des éléments liés à la direction et à la sécurité active. Consulte l’article dédié aux rappels constructeur Citroën C4 Picasso II pour vérifier si ton véhicule est concerné avant toute intervention mécanique.

Q : Le remplacement des freins avant invalide-t-il la garantie ou pose-t-il un problème au contrôle technique ?

Non. Le remplacement des pièces d’usure (disques et plaquettes) par des pièces conformes aux spécifications d’origine n’invalide aucune garantie légale résiduelle et ne pose aucun problème au contrôle technique en France, du moment que les pièces installées sont homologuées et les couples de serrage respectés. Conserve tes factures de pièces en cas de question lors du contrôle technique.

Q : Combien coûtent les pièces pour freins avant C4 Picasso II en le faisant soi-même en 2026 ?

En 2026, le budget pièces pour les freins avant complets (disques + plaquettes + visserie + consommables) sur un C4 Picasso II 2.0 BlueHDi 150 se situe entre 280 et 350 € TTC. Ce budget inclut une paire de disques de qualité équivalente d’origine (Brembo, Textar, ATE), un jeu de plaquettes, le kit de visserie et le liquide de frein. En choisissant des marques premier prix moins reconnues, on peut descendre vers 180-220 €, mais avec un risque sur la durée de vie et les performances.

Q : Est-ce que le remplacement des freins avant sur C4 Picasso II est faisable sans expérience mécanique ?

Avec une bonne organisation et en suivant ce guide, oui — à condition d’avoir un minimum de matériel (cric, chandelles, clé dynamométrique) et de ne pas être pressé. C’est classé niveau intermédiaire principalement à cause du câble ABS à déclipser soigneusement et des vis parfois grippées. Un débutant complet aura plus de sécurité à faire une première intervention de freinage sur un modèle moins contraint. Si tu as déjà changé des roues et fait une vidange toi-même, tu as le profil pour réussir cette opération sur ton C4 Picasso II.

Conclusion

Ce guide de bricolage : freins avant C4 Picasso II t’a montré qu’avec 280-350 € de pièces et une demi-journée de travail organisé, tu peux économiser entre 200 et 300 € sur cette intervention essentielle. Le C4 Picasso II 2.0 BlueHDi 150 n’est pas le véhicule le plus simple sur lequel débuter, notamment à cause du câble ABS et des vis parfois tenaces, mais il reste tout à fait accessible avec les bons outils et une approche méthodique. La sécurité de ton freinage dépend de la qualité des pièces choisies et du respect des couples de serrage — ne transige jamais sur ces deux points. Si tu veux planifier d’autres postes d’entretien, consulte aussi l’article sur le coût de l’embrayage pour anticiper les prochaines échéances. Obtenez votre devis en 2 minutes et comparez les tarifs réels des garages autour de vous avant de décider si tu fais toi-même ou si tu confies ton C4 Picasso II à un professionnel.

Article mis à jour le 2026-09-10 par Lucas Merit.
