Guide Faire soi-même : distribution Duster I — économiser jusqu’à 700 € en le faisant soi-même

Faire soi-même la distribution de son Duster I 1.6 16V 105, c’est économiser entre 500 et 700 € de main-d’œuvre comparé à un passage en atelier, pour un budget pièces situé entre 450 et 650 € selon les fournisseurs et la qualité du kit choisi. Le tarif total chez un garagiste pour cette opération dépasse régulièrement les 1 000 € sur ce modèle, comme on l’explique en détail sur la page dédiée au coût de la distribution Duster I 1.6 16V 105.

Le moteur K4M équipant les Duster I produits de 2010 à 2014 est un bloc solide, mais sa courroie de distribution doit impérativement être remplacée tous les 60 000 km ou 4 ans. Rater cette échéance, c’est prendre le risque d’une casse moteur catastrophique : sur ce 16 soupapes, une rupture de courroie détruit les soupapes et souvent la culasse. Autant dire que l’intervention ne pardonne pas le bricolage approximatif — mais elle reste tout à fait réalisable pour un amateur sérieux, équipé et méthodique. Ce guide te montre exactement comment procéder, étape par étape.

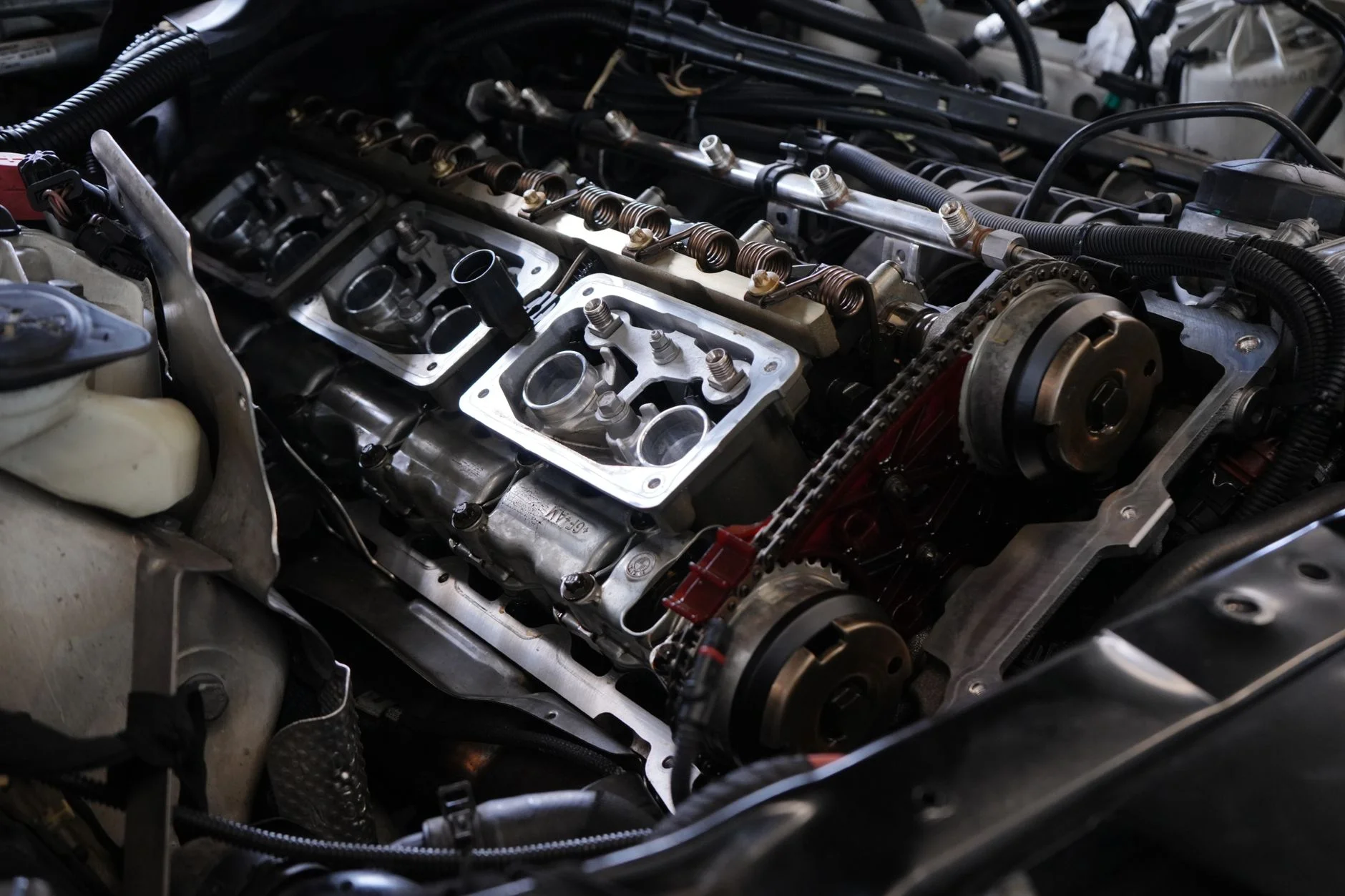

Matériel et pièces nécessaires

Pièces à commander

Le choix du kit distribution est crucial. N’achète jamais les pièces séparément si tu peux l’éviter : un kit complet garantit la compatibilité entre la courroie, les galets et la pompe à eau. Voici ce qu’il te faut pour le Duster I 1.6 16V 105 :

• Kit courroie de distribution complet (courroie + galet tendeur + galet enrouleur) — référence Gates K015651XS ou équivalent Dayco/Contitech — environ 80-120 €
• Pompe à eau (à remplacer systématiquement lors d’un changement de courroie sur K4M) — référence Dolz R218 ou Gates TW-218 — environ 50-80 €
• Courroie d’accessoires (profite de l’accessibilité au démontage) — environ 25-40 €
• Joint de couvre-culasse (souvent dégradé à cet âge) — environ 15-25 €
• Joint de carter d’huile côté distribution si suintement visible — environ 10-20 €
• Durites de refroidissement si déposées (préventif sur Duster 2010-2014) — 40-80 €
• Liquide de refroidissement G13 ou G12+ — 15-20 € (2 litres minimum)
• Huile moteur 5W-40 (pour appoint après intervention) — 15-25 €

Le budget total pièces oscille donc entre 450 et 650 € TTC selon que tu remplaces l’ensemble de façon préventive ou au strict minimum.

Outillage indispensable

• Jeu de clés à cliquet avec douilles métriques : 8, 10, 13, 17, 19, 27 mm
• Clé dynamométrique (0-100 N.m minimum, idéalement 0-200 N.m)
• Piges de calage distribution Renault/Dacia K4M (jeu universel type KS Tools ou Facom) — indispensable, non négociable
• Pige de blocage vilebrequin (point mort haut) — pour immobiliser l’arbre lors du serrage
• Extracteur de poulie de vilebrequin
• Clé à choc ou barre de déflexion pour le boulon central de vilebrequin (couple de dépose : 120 N.m + 135°)
• Cric hydraulique + chandelles (2 minimum)
• Bac de récupération de liquide de refroidissement
• Tournevis plats et cruciformes, pince à circlips
• Lampe d’inspection (la courroie est dans un espace sombre)
• Pistolet thermique ou décapant pour joints si nécessaire

Consommables

• Joint d’étanchéité Loctite 5910 ou équivalent (pour le carter de distribution)
• Dégraissant frein (spray) pour nettoyer les surfaces avant remontage
• Chiffons non pelucheux
• Bouchons plastiques pour obturer les conduits ouverts (évite les chutes de corps étrangers)
• Graisse ou graisse haute température pour les lèvres de joint d’arbre à cames

Avant de commencer — vérifications et sécurité

Diagnostic préalable

La distribution du Duster I 1.6 16V 105 se change à intervalles réguliers, pas forcément parce qu’une panne est déclarée. Voici comment confirmer que l’intervention est nécessaire ou urgente :

• Consulte le carnet d’entretien : l’échéance est 60 000 km ou 4 ans. Si l’un des deux critères est atteint, ne temporise pas.
• Inspecte visuellement la courroie si elle est accessible sans démontage (côté droit du moteur, sous le carter plastique) : craquelures, effilochage ou absence de dents sont des signaux d’alarme immédiats.
• Un claquement métallique au démarrage à froid suivi d’une disparition rapide peut indiquer un galet tendeur défaillant.
• Un suintement d’huile autour du carter de distribution côté droit indique un joint de vilebrequin ou d’arbre à cames dégradé — profite de l’ouverture pour les remplacer.
• Si tu achètes un Duster I d’occasion, vérifie la date du dernier changement de distribution — si le vendeur ne peut pas le prouver avec facture, considère que c’est à faire.

Points de sécurité obligatoires

La distribution est une intervention moteur critique. Voici les règles non négociables avant de poser le premier outil :

• Moteur froid obligatoirement — attendre minimum 3 heures après le dernier démarrage.
• Batterie débranchée (borne négative en premier).
• Véhicule sur sol plat, cale-roues posés, boîte en première avec frein à main serré.
• Montée sur chandelles homologuées uniquement — jamais sur cric seul pour travailler dessous.
• Récupérer le liquide de refroidissement dans un bac prévu à cet effet — ne jamais le jeter dans les eaux usées. Consulte les recommandations de l’ADEME sur le recyclage des liquides automobiles pour une mise au rebut conforme.

Procédure étape par étape

Étape 1 — Mise en place du véhicule et accès au carter de distribution

Commence par positionner le Duster I sur un sol stable, roues calées. Lève la roue avant droite et retire-la : l’accès latéral à la distribution est nettement meilleur une fois la roue déposée. Dépose le passage de roue intérieur (8 vis plastiques auto-taraudeuses + 2 clips). Tu aperçois immédiatement le carter de distribution côté droit.

Dépose ensuite la courroie d’accessoires : repère d’abord le sens de rotation inscrit sur la courroie si elle n’est pas encore usée, note-le sur un papier. Détends le tendeur automatique avec une clé de 15 mm et glisse la courroie. Sur le Duster I, le tendeur se libère vers le bas — attention à ne pas laisser tomber la clé dans le compartiment moteur.

Débranche le tuyau de refroidissement inférieur du radiateur (bac dessous) et commence la vidange du circuit. Sur ce moteur, compter environ 6 litres de liquide à évacuer.

Étape 2 — Dépose du carter de distribution et mise au point mort haut

Retire les 3 parties du carter de distribution (haut, bas, intermédiaire) — elles sont assemblées par des vis de 8 mm, généralement 12 à 15 selon les années. Certaines vis sont dissimulées derrière le support de courroie d’accessoires : dépose ce support en totalité (4 vis de 13 mm).

Tourne le vilebrequin dans le sens horaire (vu de face) jusqu’à obtenir le PMH (Point Mort Haut) du cylindre n°1. Sur le K4M, le repère de calage du vilebrequin est une encoche sur la poulie qui doit s’aligner avec le repère sur le carter inférieur. Insère la pige de vilebrequin par la face avant du bloc : elle doit coulisser sans forcer dans son logement.

Vérifie simultanément que les arbres à cames sont en position de calage : les repères sur les pignons d’arbre à cames doivent être alignés avec les marques peintes ou les encoches du carter de culasse. Insère les piges de calage arbre à cames (généralement deux piges plates de profil différent pour admission et échappement sur le K4M 16V). Si les piges ne rentrent pas, le moteur n’est pas exactement au PMH — tourne d’un tour complet et recommence.

Étape 3 — Dépose de la poulie vilebrequin et du tendeur

Le boulon central de la poulie vilebrequin est serré à 120 N.m + 135° angulaires. Pour le dévisser, il faut impérativement bloquer le vilebrequin via la pige déjà en place, ou utiliser un outil de blocage de couronne. N’utilise en aucun cas la compression moteur ou le démarreur pour immobiliser le moteur pendant le desserrage.

Avec une clé à choc ou une clé longue et un bras de levier, desserre le boulon dans le sens anti-horaire. Une fois la poulie déposée, dépose le galet tendeur (vis centrale de 10 mm) et le galet enrouleur (vis de 8 mm). Photographiez le cheminement de la courroie avant de la retirer — même si tu connais le schéma, une photo prise depuis plusieurs angles te sauvera du temps au remontage.

Étape 4 — Dépose et remplacement de la pompe à eau

Sur le Duster I 1.6 16V 105, la pompe à eau est entraînée par la courroie de distribution. C’est le moment de la remplacer, même si elle semble en bon état : le démontage est déjà fait, et une pompe en fin de vie après 4 ans / 60 000 km peut lâcher peu après si on ne la change pas maintenant.

Dévisse les 4 vis de fixation de la pompe (douille de 10 mm). Dépose la pompe avec précaution — du liquide résiduel peut s’écouler. Nettoie parfaitement le logement de joint sur le bloc moteur avec un chiffon non pelucheux et un peu de dégraissant : toute trace d’ancien joint ou de résidu doit disparaître. Monte la nouvelle pompe avec son joint neuf (ne pas utiliser de pâte à joint), serre les vis à 9-11 N.m en croix.

Étape 5 — Pose de la nouvelle courroie et des galets

Commence par fixer le nouveau galet enrouleur, puis le galet tendeur en position détendue (ressort comprimé). Pose la courroie neuve en respectant absolument le sens de rotation indiqué par la flèche imprimée sur la courroie. L’ordre de pose : pignon vilebrequin, puis pompe à eau, puis pignon d’arbre à cames échappement, puis pignon admission, puis galet enrouleur, puis galet tendeur.

La courroie ne doit présenter aucun jeu en Z entre les pignons : elle doit être tendue correctement sur chaque brin. Vérifie que les repères de calage sont toujours alignés avant de libérer le tendeur. Sur le K4M, le tendeur automatique se libère en retirant la goupille de blocage de transport (ou en la tournant selon le modèle de galet) — la courroie se met en tension automatiquement. Ne tire jamais la courroie à la main pour la tendre.

Étape 6 — Vérification du calage et remontage

Avant de remonter quoi que ce soit, effectue deux tours de vilebrequin à la main (dans le sens horaire) et reviens au PMH. Vérifie que les piges de calage arbre à cames et vilebrequin rentrent toujours parfaitement sans forcer. Si c’est le cas, le calage est correct — si une pige résiste, recommence depuis l’étape 5.

Repose la poulie de vilebrequin avec un boulon neuf (le boulon d’origine est à usage unique). Serre à 30 N.m dans un premier temps pour positionner la poulie, puis effectue le serrage angulaire de +135°. Repose les carters de distribution dans l’ordre inverse de dépose, serre les vis à 8-10 N.m. Repose la courroie d’accessoires dans le bon sens de rotation. Reconnecte les durites de refroidissement, remplis le circuit avec le liquide G13 ou G12+ à la bonne concentration, purge le circuit de refroidissement.

• – Moteur froid depuis minimum 3 heures avant le début de l’intervention
• – Batterie débranchée, borne négative
• – Piges de calage vilebrequin et arbres à cames en stock et vérifiées compatibles K4M
• – Boulon de poulie vilebrequin neuf commandé à l’avance
• – Bac de récupération liquide de refroidissement positionné
• ✅ Piges de calage insérées sans résistance au PMH après deux tours complets de vilebrequin
• ✅ Courroie posée dans le bon sens de rotation, sans vrille sur aucun brin
• ✅ Pompe à eau neuve montée avec joint neuf, serrage à 9-11 N.m vérifié
• ✅ Boulon vilebrequin serré à 30 N.m + 135° angulaires avec boulon neuf
• ✅ Carters de distribution remontés et vis serrées à 8-10 N.m
• ✅ Circuit de refroidissement rempli, purgé, sans fuite visible après 10 minutes de fonctionnement

Réglages et vérifications finales

Test de fonctionnement

Avant de démarrer le moteur, vérifie une dernière fois que rien n’a été oublié dans le compartiment moteur : aucun outil, aucun chiffon. Rebranche la batterie. Lance le moteur à froid et observe : il doit démarrer normalement, sans claquement, sans fumée bleue, sans voyant allumé au tableau de bord.

Laisse le moteur atteindre sa température normale (environ 10 minutes au ralenti), en surveillant en permanence l’indicateur de température et les zones autour des durites. Le premier redémarrage à froid après une intervention de distribution est souvent plus long de quelques secondes — c’est normal le temps que le système de lubrification se remette en pression.

Effectue un court trajet de 5 à 10 km en évitant les régimes élevés (ne pas dépasser 3 000 tr/min lors des 30 premières minutes). Reviens et inspecte le compartiment moteur moteur froid : cherche toute trace de fuite d’huile ou de liquide de refroidissement autour du carter de distribution.

Valeurs à contrôler

• Couple de serrage boulon vilebrequin : 30 N.m + 135° (boulon neuf uniquement)
• Couple de serrage vis pompe à eau : 9-11 N.m
• Couple de serrage vis carters distribution : 8-10 N.m
• Niveau liquide de refroidissement après purge : entre les repères MIN et MAX à froid
• Niveau d’huile moteur : vérifier après intervention, compléter si nécessaire à la marque MAX
• Tension de courroie : non réglable sur le K4M (tendeur automatique) — vérification visuelle uniquement, la courroie doit être régulièrement tendue sur tous les brins

Quand reprendre un garagiste

Certains symptômes après intervention doivent conduire à couper le moteur immédiatement et à ne pas rouler davantage :

• Voyant moteur ou voyant température allumé dès le démarrage
• Bruit de claquement métallique rythmique au ralenti ou en montée en régime
• Fumée bleue persistante au niveau du carter de distribution (huile brûlée)
• Fuite de liquide de refroidissement sous le véhicule après 10 minutes de fonctionnement
• Moteur difficile à démarrer ou perte de puissance franche dès les premiers kilomètres

En cas de doute sur le calage (le moteur tourne mais semble « dur » ou présente des ratés), arrête tout et vérifie avant de parcourir la moindre distance supplémentaire. Un mauvais calage sur le K4M peut plier les soupapes dès le premier démarrage.

Erreurs fréquentes à éviter

Voici les cinq erreurs les plus courantes observées lors du changement de distribution sur le Duster I 1.6 16V 105. Deux d’entre elles sont spécifiques à ce moteur et méritent une attention particulière.

Erreur 1 — Ne pas changer la pompe à eau en même temps (spécifique K4M Duster I). Sur le moteur K4M du Duster I, la pompe est entraînée par la courroie de distribution. Beaucoup d’amateurs « économisent » en ne la changeant pas. Résultat : une pompe défaillante 20 000 km plus tard oblige à refaire toute l’opération depuis le début. L’économie est fictive — la pompe coûte 50 à 80 € et le travail est déjà fait.

Erreur 2 — Réutiliser le boulon de poulie vilebrequin (spécifique Duster I K4M). Ce boulon est à serrage angulaire et est conçu pour un usage unique. Le réutiliser risque de le voir se desserrer sous vibrations — avec des conséquences catastrophiques. Le boulon neuf coûte moins de 5 € et s’achète chez ton distributeur Renault/Dacia ou en pièces détachées. Ce n’est pas le moment de rogner sur ce point.

Erreur 3 — Poser la courroie dans le mauvais sens. Une courroie dentée a un sens de fonctionnement indiqué par une flèche. Si tu la poses à l’envers, elle s’use prématurément et peut sauter de pignon. Toujours vérifier avant de poser.

Erreur 4 — Oublier de purger le circuit de refroidissement. Après avoir déposé les durites et la pompe à eau, des poches d’air se forment dans le circuit. Sans purge correcte, le moteur peut surchauffer dès le premier trajet. Ouvre les vis de purge prévues à cet effet (côté culasse sur le Duster I) jusqu’à ce que du liquide sans bulle s’écoule.

Erreur 5 — Vérifier le calage sur un seul repère. Il ne suffit pas que la pige du vilebrequin rentre pour valider le calage. Les deux arbres à cames doivent aussi être piqués simultanément. Un seul repère aligné sur trois ne suffit pas — les trois doivent être corrects en même temps au PMH.

DIY vs Garagiste — le vrai coût pour Duster I

Voici une comparaison honnête et chiffrée pour t’aider à prendre ta décision. Le coût de la main-d’œuvre en atelier sur cette opération est l’un des plus élevés de l’entretien courant du Duster I — plus encore que le remplacement de l’embrayage, pourtant réputé coûteux.

Tarifs moyens observés en France, 2026 — demandez votre devis gratuit sur bon-plan-auto.fr

L’économie réalisable dépasse 500 € dès la première intervention, et l’outillage acquis (piges, clé dynamométrique) sera réutilisable pour les prochains entretiens de ton Duster I ou d’un autre véhicule. Consulte aussi notre comparatif sur les freins avant du Duster I et les freins arrière pour d’autres opérations DIY rentables sur ce modèle.

Questions fréquentes

Q : Quels sont les symptômes d’une courroie de distribution usée sur le Duster I 1.6 16V 105 ?

Sur le K4M du Duster I, une courroie en fin de vie ne présente souvent aucun symptôme visible de l’extérieur — c’est justement pour ça que le respect des intervalles (60 000 km / 4 ans) est primordial. En revanche, un claquement au démarrage à froid qui disparaît après quelques secondes peut trahir un galet tendeur défaillant. Une inspection visuelle de la courroie (craquelures, dents manquantes, effilochage) reste la méthode la plus fiable si tu peux y accéder sans démonter le carter.

Q : Combien de temps faut-il pour changer la distribution du Duster I soi-même ?

Pour un amateur sérieux qui réalise l’opération pour la première fois, comptez entre 6 et 8 heures, pauses comprises. Un mécanicien amateur expérimenté déjà familier du moteur K4M peut descendre à 4-5 heures. Ne te précipite pas : c’est une intervention où chaque étape doit être réalisée avec soin et vérifiée avant de passer à la suivante.

Q : Peut-on changer uniquement la courroie sans changer la pompe à eau sur le Duster I ?

Techniquement oui — mais c’est fortement déconseillé. Sur le Duster I 1.6 16V 105, la pompe à eau est entraînée par la courroie de distribution. Puisque le montage est entièrement déposé pour accéder à la courroie, ne pas changer la pompe revient à doubler la main-d’œuvre si elle tombe en panne 20 000 km plus tard. Le surcoût d’une pompe neuve (50-80 €) au moment de l’intervention est sans commune mesure avec le coût de refaire tout le travail.

Q : Quels outils spécifiques sont indispensables pour cette intervention ?

Les outils standard ne suffisent pas pour la distribution du Duster I K4M. Tu as absolument besoin d’un jeu de piges de calage distribution compatible Renault/Dacia K4M (pige vilebrequin + deux piges arbre à cames), d’une clé dynamométrique calibrée jusqu’à 200 N.m minimum, et d’un outil de blocage pour le boulon de poulie de vilebrequin. Sans ces outils, ne commence pas l’intervention — le risque de mal caler la distribution est trop élevé.

Q : Y a-t-il des risques de casser le moteur si on rate le calage sur le Duster I 1.6 16V 105 ?

Oui, et c’est un risque réel. Le moteur K4M est un moteur interférence : si les pistons et les soupapes se trouvent au même endroit au mauvais moment (ce qui se produit en cas de mauvais calage ou de rupture de courroie), les soupapes se plient ou cassent, et la culasse peut être endommagée. Le coût d’une remise en état moteur après casse distribution dépasse souvent la valeur marchande du véhicule. D’où l’importance d’un calage rigoureux et vérifiable par piges.

Q : Combien coûtent les pièces pour la distribution Duster I en le faisant soi-même en 2026 ?

En 2026, le budget pièces pour une distribution complète sur Duster I 1.6 16V 105 (courroie, galets, pompe à eau, consommables) se situe entre 450 et 650 € TTC selon les fournisseurs et la qualité des pièces choisies. Les kits de marques Dayco, Gates ou Contitech offrent le meilleur rapport qualité/prix pour ce moteur. Tu peux affiner ce budget avec notre outil de calcul gratuit en ligne.

Q : Est-ce que la distribution sur Duster I est faisable sans expérience mécanique ?

Honnêtement, non — pas en toute sécurité. C’est une intervention classée Avancé qui nécessite de savoir utiliser une clé dynamométrique, de comprendre la notion de calage moteur et de disposer d’outils spécialisés. Si tu n’as jamais touché à un moteur, commence par des opérations plus simples comme la vidange ou les plaquettes de frein. Si tu as déjà pratiqué des interventions moteur et que tu maîtrises la lecture d’un schéma de calage, cette opération est à ta portée avec ce guide.

Conclusion

Ce guide à faire soi-même : distribution Duster I t’a donné tous les éléments pour aborder cette intervention avec méthode et confiance. Sur un Duster I 1.6 16V 105 de 2010-2014, l’enjeu est double : préserver un moteur K4M qui peut facilement dépasser les 200 000 km bien entretenu, et récupérer entre 500 et 700 € de main-d’œuvre en réalisant l’opération soi-même. La clé du succès tient à trois choses : les bons outils de calage, un boulon de vilebrequin neuf, et une vérification rigoureuse des repères avant tout redémarrage. Si un symptôme inhabituel apparaît après l’intervention, ne prends aucun risque et fais appel à un professionnel immédiatement. Sinon, obtenez votre devis comparatif en 2 minutes pour votre Duster I et décidez en connaissance de cause.

Article mis à jour le 2026-09-28 par Lucas Merit.
